Η χάλκινη ράβδος έχει πολλά διαφορετικά ονόματα όπως busway, αγωγός διαύλου, χάλκινη ράβδος ισχύος, ράβδος γείωσης και ουδέτερη ράβδος, αυτά τα ονόματα χρησιμοποιούνται για να περιγράψουν διαφορετικούς τύπους ή διαμορφώσεις ράβδων διαύλου ανάλογα με τη συγκεκριμένη εφαρμογή και το πλαίσιο. Η Fabmann παρέχει προσαρμοσμένη λύση χάλκινου διαύλου, η οποία έχει σχεδιαστεί και κατασκευαστεί για να καλύπτει τις συγκεκριμένες ανάγκες σας. Η προσαρμοσμένη ράβδος μας ταιριάζει στο επιθυμητό σχήμα διατομής για να καλύψει τις απαιτήσεις του συγκεκριμένου ηλεκτρικού σας συστήματος ή να ταιριάζει στον συγκεκριμένο χώρο ή το περίβλημά σας. Διαθέτουμε ποικίλες τεχνικές κατασκευής, οι οποίες μας επιτρέπουν να παράγουμε μια μεγάλη ποικιλία από ειδικά σχεδιασμένες ράβδους διαύλου για να ανταποκρίνονται σε συγκεκριμένες απαιτήσεις και η εσωτερική μας ικανότητα σχεδιασμού εργαλείων μπορεί να μας επιτρέψει να συντομεύσουμε το χρόνο ανάπτυξης του έργου ελαχιστοποιώντας ταυτόχρονα το κόστος εργαλείων. Συγκεκριμένα, η Fabmann παρέχει διαφορετικές προσαρμοσμένες χάλκινες ράβδους σύμφωνα με τις ανάγκες σας και τα δημοφιλή σχήματα είναι σχήματος Τ, σχήματος L, σχήματος U και μισό στρογγυλό. Τα δημοφιλή υλικά χαλκού που χρησιμοποιούνται για τη ράβδο ζυγών υποδεικνύονται στον παρακάτω πίνακα.
| Ονομασία βαθμού χαλκού & κράματος χαλκού | ||||||||||
| Χαλκός & Κράμα Χαλκού | Κίνα | U.S | Ηνωμένο Βασίλειο | Γερμανία | Ιαπωνία | EL | ISO | Ηλεκτρική αγωγιμότητα | Θερμική αγωγιμότητα | |
| MS/m | IACS% | W/Km | ||||||||
| Οξυγόνο Εξευγενισμένος Χαλκός | TU00 | C10100 | C103 | ΟΦΕ-ΚΥ | C1011 | CW009Α | CU-OFE | 58,6 | 101,5 | 391 |
| TU1 | C10200 | C110 | OF-CU | C1020 | CW008Α | CU-OF | 58,3 | 100 | 390 | |
| Χαλκός ηλεκτρολυτικός-σκληρός-πίσσας | T1 | C11040 | C100 | OF-CU | C1100 | CW003Α | Cu-ETP1 | 58 | 100 | 385 |
| T2 | C11000 | C101 | Ε-CU58 | C1100 | CW003A | Cu-ETP | 58 | 100 | 385 | |
Διαδικασία παραγωγής
Η διαδικασία παραγωγής χάλκινων ζυγών περιλαμβάνει συνήθως τα ακόλουθα βήματα:
√ Ο καθοδικός χαλκός τήκεται σε κλίβανο και το λιωμένο διάλυμα χαλκού καλύπτεται με ξυλάνθρακα και λέπια γραφίτη για να ελαχιστοποιηθεί η οξείδωση.
√Μόλις λιώσει ο χαλκός, στη συνέχεια χυτεύεται σε ορθογώνια ή κυλινδρικά καλούπια για να σχηματιστούν μπιγιέτες ή πλάκες.
√Οι χυτές χάλκινες πλάκες ή πλάκες επαναθερμαίνονται για εξώθηση χάλκινου σύρματος και το μέγεθός του εξαρτάται συνήθως από τη διάσταση του ζυγού.
√Στη συνέχεια, το χάλκινο σύρμα κυλά εν θερμώ, και αυτή η διαδικασία έλασης μειώνει το πάχος και το πλάτος του χαλκού, ενώ αυξάνει το μήκος του. Αυτό το βήμα μπορεί να είναι
επαναλαμβάνεται μερικές φορές μέχρι να επιτευχθεί η επιθυμητή διάσταση. Η θερμή έλαση βοηθά στη βελτίωση της δομής των κόκκων και στη βελτίωση των μηχανικών ιδιοτήτων του
υλικό χαλκού.
√Η ράβδος μπορεί να ανόπτεται ανάλογα με τις τεχνικές απαιτήσεις και αυτή η διαδικασία μπορεί να ανακουφίσει τις υπολειπόμενες τάσεις και να βελτιώσει περαιτέρω τη δομή των κόκκων.
√Οι ανοπτημένες λωρίδες χαλκού κόβονται στη συνέχεια σε μικρότερα μήκη με βάση τις προδιαγραφές και μπορούν επίσης να τρυπηθούν οπές για συνδέσμους ή σημεία στερέωσης ή
τρυπημένο στις ράβδους σε αυτό το στάδιο.
√Μερικές φορές, μπορεί να απαιτηθεί επιφανειακή επεξεργασία για να βελτιωθεί περαιτέρω η απόδοσή της και η κοινή επεξεργασία επιφάνειας περιλαμβάνει επικασσιτέρωση, επάργυρο,
και επινικελίωση. Αυτές οι επικαλύψεις παρέχουν αντίσταση στη διάβρωση, βελτιώνουν την ικανότητα συγκόλλησης και ενισχύουν την ηλεκτρική αγωγιμότητα.
√Οι ζυγοί επιθεωρούνται από το διαδικτυακό μας QC για ακρίβεια διαστάσεων, φινίρισμα επιφάνειας και άλλες παραμέτρους ποιότητας.
√Μόλις οι μπάρες περάσουν τους ελέγχους ποιότητας, συσκευάζονται και προετοιμάζονται για αποστολή.
1. Ανάλυση χαλκού
2. Τήξη
3. Εξώθηση σύρματος χαλκού
4. Σχέδιο πρώτου γύρου
5. Σχέδιο δεύτερου γύρου
6. Ισιώνοντας
7. Ίσιωμα
8. Διαδικτυακός έλεγχος επιπεδότητας
9. Διαδικτυακός έλεγχος διαστάσεων
10.Διαδικτυακός έλεγχος ακτίνας

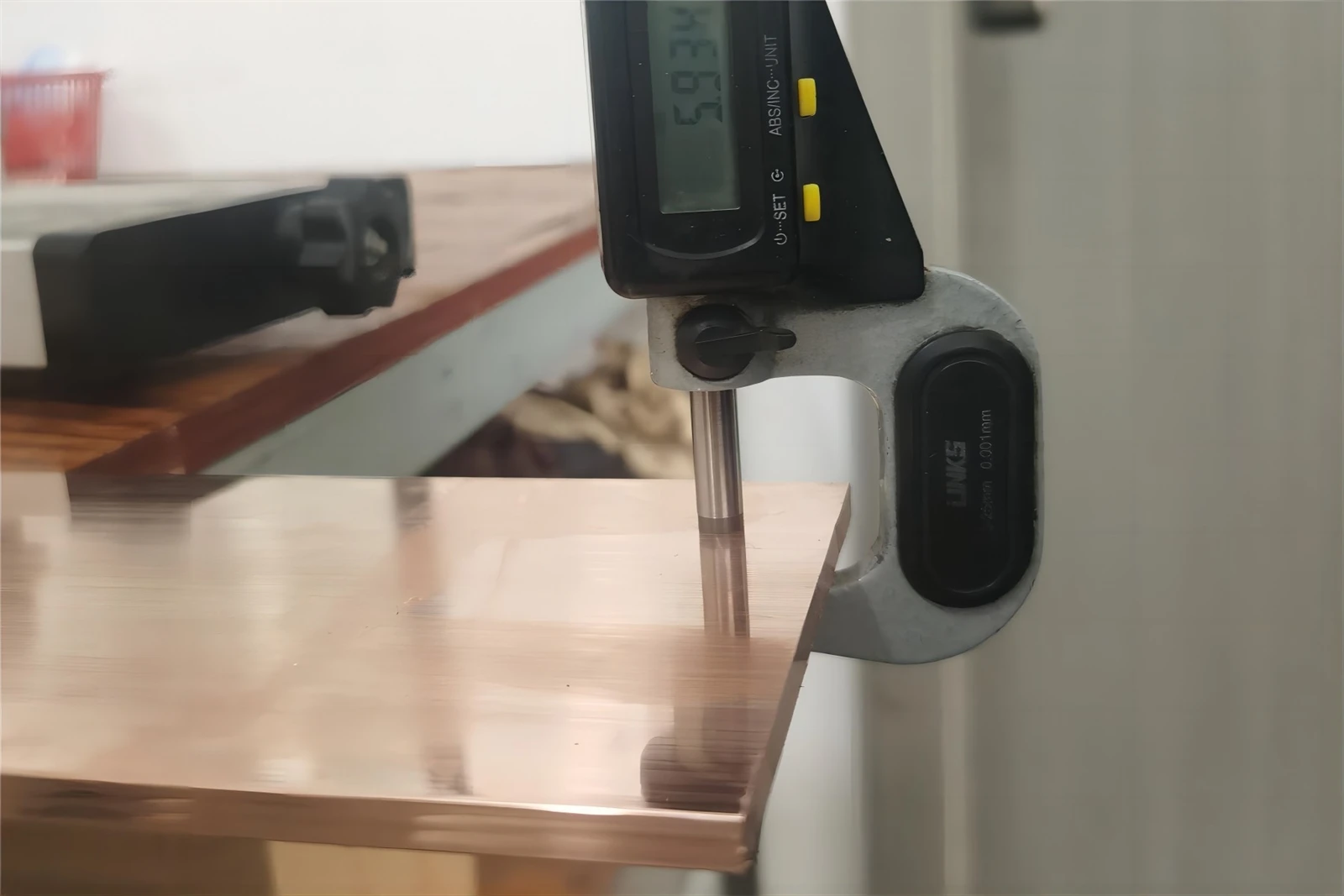

11. Διαδικτυακός έλεγχος πάχους
12. Συσκευασία
Προσδιορισμός
√ Χαλκός εξευγενισμένος με οξυγόνο ή χαλκός ηλεκτρολυτικής σκληρής πίσσας
√ Minimum copper content >99.90%
√Αντοχή σε εφελκυσμό (200-250Mpa)
√Επιμήκυνση (15%-45%)
√HB Σκληρότητα Μεγαλύτερη ή ίση με 65
√Ευθύτητα Μικρότερη ή ίση με 0,5 mm/μέτρο
√Συστροφή Μικρότερη ή ίση με 0,5 mm/μέτρο
√Camber < 0.002* πλάτος της χάλκινης ράβδου
√ Electrical conductivity >56m/s or 57>m/s ανάλογα με τις συνθήκες θερμοκρασίας
√Μέγιστη διάσταση: 400mm (πλάτος）x 80mm (πάχος)
√Ελάχιστη διάσταση: 15mm (πλάτος) x 1mm (πάχος)
Πλεονέκτημα
√Μειώστε το κόστος του συστήματος
√Εξαλείψτε τα σφάλματα καλωδίωσης
√Βελτιώστε την αξιοπιστία και τα θερμικά χαρακτηριστικά
√Χαμηλότερη επαγωγή και σύνθετη αντίσταση
√Αυξήστε τις επιλογές μεθόδου διασύνδεσης
√Μειώστε την χωρητικότητα
Εφαρμογή
Ο χάλκινος δίαυλος έχει ένα ευρύ φάσμα εφαρμογών λόγω της εξαιρετικής ηλεκτρικής αγωγιμότητας, της θερμικής αγωγιμότητας και των μηχανικών ιδιοτήτων του. Η ευελιξία και οι εξαιρετικές ηλεκτρικές ιδιότητές του το καθιστούν πολύ σημαντικό συστατικό σε διάφορες βιομηχανίες όπου χρειάζονται αποτελεσματική διανομή ισχύος και αξιόπιστες ηλεκτρικές συνδέσεις. Παρακάτω είναι οι κοινές εφαρμογές:
√Διανομή ηλεκτρικής ενέργειας, όπως συσκευές διανομής, υποσταθμοί και πίνακες διανομής, επειδή μπορεί να παρέχει μια διαδρομή χαμηλής αντίστασης για τη ροή του ηλεκτρικού ρεύματος
ρεύμα, κατανέμοντας αποτελεσματικά την ισχύ σε διάφορα ηλεκτρικά φορτία.
√Ηλεκτρικοί πίνακες διανομής και πίνακες, και χρησιμεύει ως ο κύριος αγωγός για τη σύνδεση διακόπτες κυκλώματος, διακόπτες και άλλα ηλεκτρικά εξαρτήματα, διασφαλίζοντας
αξιόπιστη και αποδοτική διανομή ισχύος εντός κτιρίων και βιομηχανικών εγκαταστάσεων.
√Παραγωγή και μεταφορά ηλεκτρικής ενέργειας, και χρησιμοποιείται ευρέως σε σταθμούς παραγωγής ηλεκτρικής ενέργειας, όπως θερμοηλεκτρικούς σταθμούς, υδροηλεκτρικούς σταθμούς και ανανεώσιμες πηγές ενέργειας
ενεργειακά συστήματα και σύνδεση ρότορα, και διευκολύνει τη μετάδοση ηλεκτρικής ενέργειας από γεννήτριες σε μετασχηματιστές καθώς και άλλο εξοπλισμό.
√Ηλεκτρικά οχήματα (EVs), διαδραματίζει κρίσιμο ρόλο στα ηλεκτρικά οχήματα παρέχοντας μια διαδρομή υψηλού ρεύματος για τα πακέτα μπαταριών και τα ηλεκτρονικά ισχύος. Η βασική του λειτουργία
είναι η κατανομή ισχύος εντός του οχήματος, συνδέοντας τις κυψέλες της μπαταρίας, τους μετατροπείς και άλλα εξαρτήματα.
√Βιομηχανικά μηχανήματα και εξοπλισμός όπως ηλεκτροκινητήρες, ερμάρια ελέγχου και συστήματα βιομηχανικού αυτοματισμού, και μπορεί να παρέχει αξιόπιστα ηλεκτρικά
συνδέσεις για σήματα τροφοδοσίας και ελέγχου.
√Κέντρα δεδομένων, χρησιμοποιείται ευρέως σε κέντρα δεδομένων για τη διανομή ενέργειας σε rack και ντουλάπια διακομιστών. Μπορεί να εξασφαλίσει αποτελεσματική παροχή ενέργειας σε διακομιστές, διακόπτες,
και άλλος εξοπλισμός δικτύωσης, ελαχιστοποιώντας τις απώλειες ισχύος και διατηρώντας σταθερή λειτουργία.
√Συστήματα ανανεώσιμων πηγών ενέργειας, όπως ηλιακή ενέργεια και εξοπλισμός αιολικής ενέργειας, και μπορούν να παρέχουν αποτελεσματική μετάδοση ηλεκτρικής ενέργειας που παράγεται από ηλιακούς συλλέκτες
ή ανεμογεννήτριες σε μετατροπείς και σημεία σύνδεσης στο δίκτυο.
√Ηλεκτρική γείωση και μπορεί να παρέχει μια διαδρομή χαμηλής αντίστασης για ρεύματα σφάλματος, διασφαλίζοντας την ασφάλεια των ηλεκτρικών συστημάτων και προστατεύοντας από ηλεκτρικά
κινδύνους.
√Σύνδεση ρότορα
√Σύστημα φωτισμού
Η Fabmann παρέχει εξατομικευμένες χάλκινες ράβδους που ενδέχεται να απαιτούν δευτερεύουσες διαδικασίες κατασκευής για την κάλυψη συγκεκριμένων σχεδιαστικών απαιτήσεων ή για τη βελτίωση της λειτουργικότητάς τους, και η προσαρμοσμένη κατασκευή μας περιλαμβάνει τις ακόλουθες λύσεις παραγωγής:
√Κάμψη και διαμόρφωση, και συχνά επιτυγχάνεται με κάμψη με πίεση, κάμψη κυλίνδρων ή κάμψη CNC.
√Η διάτρηση ή η διάτρηση οπών και οι προσαρμοσμένες ράβδοι ζυγών απαιτούν συχνά οπές ή σχισμές για να χωρέσουν συνδέσμους, υλικό στερέωσης ή άλλα εξαρτήματα.
√Επεξεργασία επιφανειών όπως επίστρωση κασσίτερου, επάργυρη ή επινικέλιο για τη βελτίωση της αντοχής στη διάβρωση, της συγκολλητικότητας ή της αγωγιμότητας, προσαρμοσμένος χαλκός
Οι ράβδοι ζυγών μπορεί να υποβληθούν σε πρόσθετες επιφανειακές επεξεργασίες για να βελτιώσουν την απόδοσή τους ή να παρέχουν συγκεκριμένες ιδιότητες.
√Μόνωση και επίστρωση, και τα μονωτικά υλικά, όπως θερμοσυστελλόμενοι σωλήνες και μονωτικά χιτώνια, και το δημοφιλές υλικό επίστρωσης είναι το εποξειδικό. Αυτό
Η εφαρμογή έχει σχεδιαστεί κυρίως για να αποτρέπει την ηλεκτρική επαφή με κοντινά εξαρτήματα ή να προστατεύει από βραχυκυκλώματα.
√Συναρμολόγηση και ένωση, αυτή η διαδικασία είναι η δημιουργία πολύπλοκων ηλεκτρικών συστημάτων. Μπορούν να χρησιμοποιηθούν διαδικασίες όπως η συγκόλληση, η συγκόλληση ή η μηχανική στερέωση
συνδέστε με ασφάλεια τους διαύλους.
Η Fabmann λαμβάνει αυστηρό έλεγχο ποιότητας και ο μηχανικός μας θα πραγματοποιήσει ελέγχους διαστάσεων, δοκιμές ηλεκτρικής αγωγιμότητας και οπτικές επιθεωρήσεις.
